Jak dobrać falownik do fotowoltaiki na gruncie 8 kWp przy długich przewodach DC?

Planujesz własną elektrownię słoneczną na gruncie i zastanawiasz się, jak dobrać falownik do fotowoltaiki na gruncie 8 kWp przy długich przewodach DC? Instalacje gruntowe dają dużą swobodę w kwestii nasłonecznienia i unikania zacienienia, ale często wymagają prowadzenia długich kabli DC.

Im większa odległość między panelami a budynkiem, tym większe ryzyko spadku napięcia i strat mocy. To bezpośrednio wpływa na wydajność całej instalacji oraz stabilność pracy falownika. Właśnie dlatego prawidłowy dobór urządzenia i konfiguracji stringów ma tu kluczowe znaczenie.

Instalacja PV o mocy 8 kWp na gruncie to już poważna inwestycja, która może zapewnić realne oszczędności i większą niezależność energetyczną. Jednak gdy panele znajdują się z dala od budynku, w którym montujesz falownik i punkt przyłączenia do sieci, pojawiają się dodatkowe wyzwania projektowe.

Długie przewody DC to nie tylko wyższy koszt materiałów, ale też źródło potencjalnych awarii i ograniczeń pracy falownika. Zbyt duży spadek napięcia może sprawić, że urządzenie będzie pracować poza zakresem, a zbyt wysokie napięcie w niskich temperaturach może wręcz je uszkodzić. Dlatego tak ważne jest zrozumienie podstawowych parametrów technicznych i ich wpływu na cały system.

W tym przewodniku przejdziesz krok po kroku przez najważniejsze kryteria doboru falownika, projektowania stringów i kabli DC, aby Twoja instalacja gruntowa 8 kWp działała stabilnie i wydajnie przez długie lata.

Dlaczego dobór falownika przy długich przewodach DC jest trudniejszy?

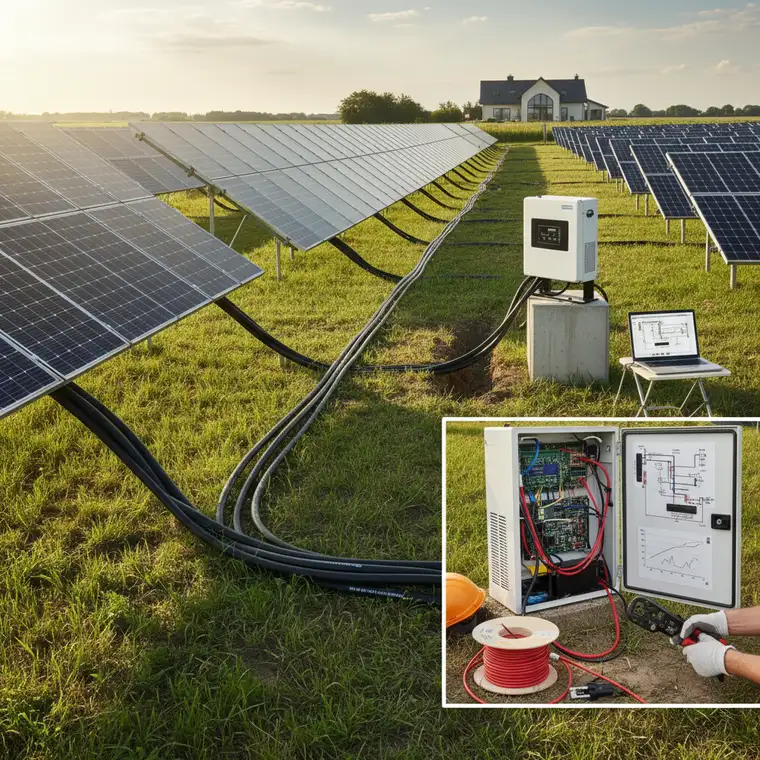

Instalacja fotowoltaiczna na gruncie zwykle nie znajduje się bezpośrednio przy ścianie budynku. Panele ustawiasz tam, gdzie jest najlepsze nasłonecznienie i minimalne zacienienie, a falownik i rozdzielnie znajdują się w domu lub budynku gospodarczym. To naturalnie wydłuża trasę przewodów DC.

Długie kable DC powodują straty energii w postaci ciepła, znane jako spadek napięcia. Jeśli spadek napięcia jest zbyt duży, falownik może nie osiągać swojego optymalnego punktu pracy, a nawet może dochodzić do sytuacji, w których się nie załącza lub okresowo odłącza od sieci. W efekcie instalacja fotowoltaiczna generuje mniej energii, niż mogłaby.

Drugim istotnym problemem jest ryzyko przekroczenia maksymalnego napięcia wejściowego falownika. W chłodne, słoneczne dni napięcie Voc paneli rośnie, a przy źle dobranej liczbie modułów w stringu i długiej linii DC może dojść do przekroczenia dopuszczalnego limitu urządzenia. W skrajnym przypadku grozi to jego uszkodzeniem.

Umiejętne zaprojektowanie instalacji fotowoltaicznej na gruncie 8 kWp przy długich przewodach DC oznacza więc konieczność pogodzenia kilku elementów: długości trasy kablowej, dopuszczalnych spadków napięcia, zakresów MPPT falownika oraz warunków temperaturowych. Tylko spójne podejście gwarantuje bezpieczeństwo, trwałość i wysoką sprawność systemu.

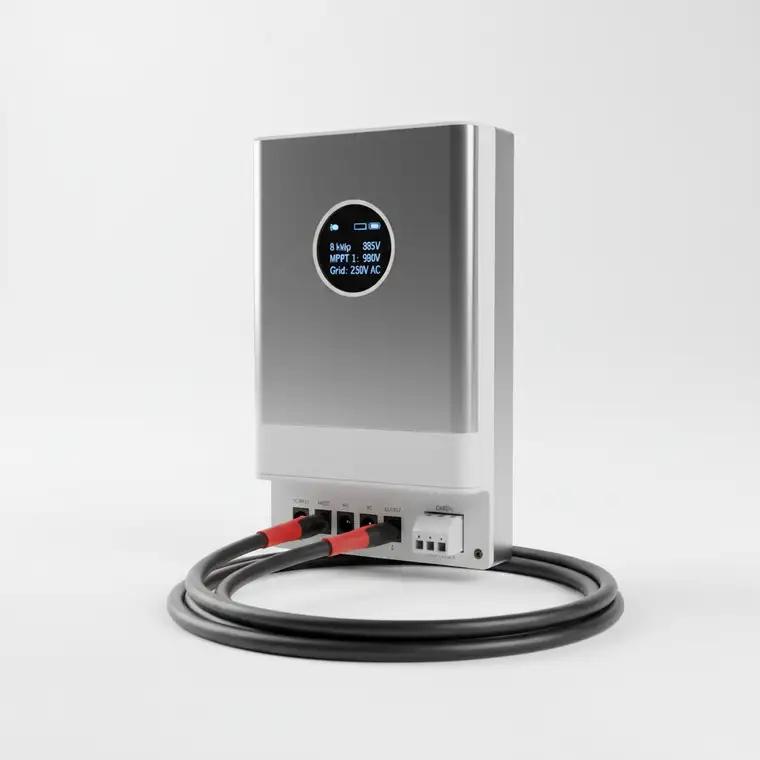

Kluczowe parametry falownika do instalacji 8 kWp na gruncie

Dobierając falownik do fotowoltaiki na gruncie 8 kWp przy długich przewodach DC, nie możesz kierować się wyłącznie ceną. Kilka parametrów technicznych jest tu szczególnie ważnych i powinno być analizowanych razem z projektem okablowania oraz konfiguracją stringów.

Moc nominalna falownika (AC)

Moc paneli na dachu lub na gruncie wyrażona jest w kWp DC, natomiast falownik podaje moc wyjściową w kW AC. Dla instalacji 8 kWp DC najczęściej stosuje się falowniki o mocy 6–8 kW AC, przy czym zaleca się lekkie przewymiarowanie strony DC względem AC.

Typowe proporcje to 1:1,1 do 1:1,3, co oznacza, że falownik 6 kW AC może obsłużyć panele o łącznej mocy nawet około 7,8 kWp DC. Panele rzadko pracują z pełną mocą nominalną, więc takie przewymiarowanie pozwala falownikowi dłużej działać w optymalnym zakresie i lepiej wykorzystać produkcję energii.

Nie należy jednak przekraczać współczynników przewymiarowania zalecanych przez producenta konkretnego modelu falownika. Zbyt duże przewymiarowanie mogłoby prowadzić do ograniczania mocy (tzw. clippingu) lub skrócenia żywotności urządzenia.

Zakres napięcia wejściowego MPPT

W kontekście długich przewodów DC zakres napięcia MPPT falownika jest kluczowym parametrem. Każdy tracker MPPT ma określony przedział napięcia, w którym może skutecznie śledzić punkt maksymalnej mocy paneli. Napięcie stringu musi się w tym przedziale mieścić w różnych warunkach atmosferycznych.

Musisz uwzględnić: - Maksymalne napięcie wejściowe (Vdc max) – napięcie Voc stringu w najniższej temperaturze otoczenia nie może przekroczyć tej wartości.
- Minimalne napięcie MPPT (Vmp min) – napięcie Vmp stringu, już po odjęciu spadku napięcia na długich kablach i przy wysokiej temperaturze modułów, nie może spaść poniżej tej granicy.
- Napięcie startowe (start-up voltage) – minimalne napięcie niezbędne do uruchomienia falownika, które także musi być osiągalne przy uwzględnieniu długości przewodów DC.

Jeżeli po uwzględnieniu spadków napięcia okaże się, że przy wysokich temperaturach napięcie na wejściu falownika będzie niższe niż minimalne MPPT, falownik może nie uruchamiać się poprawnie lub będzie ograniczał moc. Z kolei zbyt wysokie napięcie Voc w mroźne, słoneczne dni może być niebezpieczne dla elektroniki urządzenia.

Maksymalny prąd wejściowy DC

Koniecznie sprawdź maksymalny prąd wejściowy na tracker MPPT oraz na każde wejście DC falownika. Dla nowoczesnych modułów, które potrafią osiągać prądy rzędu 13–15 A, istotne jest, aby falownik mógł taki prąd bezpiecznie przyjąć.

Prąd pojedynczego stringu nie może przekroczyć dopuszczalnej wartości podanej w dokumentacji falownika. W przeciwnym razie konieczne może być inne zestawienie modułów lub użycie dodatkowych MPPT, aby rozłożyć prąd na kilka torów.

Liczba trackerów MPPT

Dla instalacji gruntowej 8 kWp zwykle wystarczający jest falownik z jednym lub dwoma trackerami MPPT. Wybór zależy od sposobu rozmieszczenia paneli.

• Jeśli wszystkie moduły są ustawione w jednym kierunku i pod tym samym kątem, jeden MPPT często jest wystarczający.
• Dwa trackery MPPT dają jednak większą elastyczność – możesz podzielić panele na dwa stringi o różnych długościach lub różnych warunkach nasłonecznienia, co bywa przydatne nawet w instalacjach gruntowych.

Dodatkowy MPPT ułatwia również projektowanie przy długich przewodach DC, kiedy chcesz optymalnie dobrać liczbę modułów w stringu oraz przekrój kabli, zachowując odpowiednie napięcia na wejściu falownika.

Sprawność falownika

Sprawność falownika określa, ile energii tracisz przy konwersji DC na AC. Nowoczesne falowniki osiągają sprawność szczytową powyżej 98%, a tzw. sprawność europejska również jest bardzo wysoka i zbliżona do tej wartości.

W instalacjach o mocy 8 kWp nawet pojedyncze procenty różnicy w sprawności przekładają się na wymierną produkcję energii w skali roku. Warto więc zwrócić uwagę na ten parametr, choć nie powinien on przesłaniać takich kwestii jak odpowiedni zakres napięcia MPPT czy możliwości prądowe urządzenia.

Wybór typu falownika: sieciowy czy hybrydowy?

Dla większości instalacji gruntowych 8 kWp, których głównym celem jest oddawanie energii do sieci, najlepszym i najprostszym wyborem będzie klasyczny falownik sieciowy (on-grid). Jest on tańszy i mniej skomplikowany w konfiguracji.

Jeżeli jednak planujesz w przyszłości magazynowanie energii lub zasilanie awaryjne, rozważ falownik hybrydowy, który współpracuje z akumulatorami. Takie rozwiązanie zwiększa niezależność energetyczną, ale jest droższe i wymaga dodatkowych elementów systemu, jak baterie i odpowiednie zabezpieczenia.

Projektowanie stringów w instalacji 8 kWp z długimi przewodami DC

Prawidłowe zaprojektowanie stringów, czyli szeregowego połączenia paneli, to serce dobrze działającej instalacji, zwłaszcza gdy masz do czynienia z dużą odległością między modułami a falownikiem. Liczba paneli w stringu i ich konfiguracja muszą zostać dokładnie dopasowane do parametrów falownika.

Bezpieczny projekt stringów chroni falownik przed przekroczeniem napięcia wejściowego w mroźne dni i zapewnia mu możliwość pracy w zakresie MPPT nawet przy wysokich temperaturach paneli. Dodatkowo musisz uwzględnić spadek napięcia na długich przewodach DC, który wpływa na realne napięcie docierające do urządzenia.

W praktyce oznacza to konieczność policzenia zarówno maksymalnej, jak i minimalnej liczby paneli w szeregu, przy użyciu danych katalogowych modułów (Voc, Vmp, współczynniki temperaturowe) oraz określenia typowych i ekstremalnych temperatur pracy w Twojej lokalizacji. Tylko wtedy masz pewność, że instalacja 8 kWp na gruncie będzie spełniała wymagania techniczne falownika w każdych warunkach.

Jak policzyć spadek napięcia na przewodach DC?

Aby zaprojektować instalację fotowoltaiczną z długimi przewodami DC, musisz obliczyć spadek napięcia na kablach i sprawdzić, czy mieści się on w bezpiecznym zakresie. Standardowo przyjmuje się, że spadek napięcia nie powinien przekraczać 1–2% całkowitego napięcia stringu.

Do obliczeń potrzebujesz: - długości trasy kablowej (od ostatniego panelu w stringu do falownika),
- prądu stringu (Imp – prąd w punkcie maksymalnej mocy modułu),
- przekroju przewodu (w mm²),
- rezystywności miedzi, przyjmowanej ok. 0,0175 Ω·mm²/m.

Wzór na spadek napięcia w obwodzie DC wygląda tak:

ΔU = (2 * L * I * ρ) / A

Gdzie:
- ΔU – spadek napięcia [V],
- L – długość przewodu [m],
- I – prąd [A],
- ρ – rezystywność miedzi [Ω·mm²/m],
- A – przekrój przewodu [mm²].

Pamiętaj, że do obliczeń bierzesz pełną długość pętli – czyli suma długości przewodu plusowego i minusowego. Jeśli do falownika jest 50 m, w obliczeniach przyjmujesz 100 m. Jeśli wynik pokazuje zbyt duży spadek napięcia, należy zastosować kabel o większym przekroju, np. zamiast 4 mm² użyć 6 mm² lub 10 mm².

Na kablach w instalacji 8 kWp na gruncie nie warto oszczędzać. Wyższa cena grubszego przewodu szybko się zwraca w postaci mniejszych strat energii, większej wydajności i mniejszego ryzyka przegrzewania się kabli czy powstawania punktów awaryjnych w instalacji.

Dobór liczby modułów w stringu

Liczbę paneli w jednym stringu dobierasz tak, aby napięcie całego szeregu mieściło się w dopuszczalnym zakresie MPPT falownika, z uwzględnieniem spadku napięcia na długich przewodach DC oraz zmian temperatury.

Musisz policzyć: - maksymalną liczbę paneli w stringu – ograniczoną przez maksymalne napięcie wejściowe Vdc max falownika i napięcie Voc pojedynczego panelu w najniższej temperaturze,
- minimalną liczbę paneli – wynikającą z minimalnego napięcia MPPT (Vmp min) falownika oraz napięcia Vmp modułu w najwyższej temperaturze pracy.

Przykładowo, jeśli falownik ma zakres MPPT 100–500 V, a panel ma:
- Voc = 40 V przy niskiej temperaturze (np. -10°C),
- Vmp = 30 V przy wysokiej temperaturze (np. 70°C),

możesz oszacować:
- maksymalną liczbę paneli: 500 V / 40 V = 12 paneli (w praktyce bezpieczniej przyjąć nieco mniej, np. 10–11),
- minimalną liczbę paneli: 100 V / 30 V = 3,33, więc co najmniej 4 moduły w stringu.

Najlepsze rezultaty uzyskasz, gdy napięcie stringu w typowych warunkach pracy znajduje się w środku zakresu MPPT falownika, np. w okolicach 300–400 V. Zawsze bazuj na danych katalogowych konkretnych modułów i realnych minimalnych oraz maksymalnych temperaturach dla Twojego regionu.

Wielu producentów falowników udostępnia specjalne konfiguratory online, które pomagają dobrać liczbę modułów w stringu i zestawić je z konkretnym modelem urządzenia. Mimo to warto rozumieć logikę tych obliczeń, szczególnie przy instalacjach z długimi trasami DC.

Wybór odpowiednich przewodów DC

W instalacjach gruntowych z długimi przewodami DC dobór kabli ma ogromne znaczenie dla bezpieczeństwa i sprawności systemu. Jako minimum często stosuje się przewody o przekroju 4 mm², ale w przypadku dłuższych tras warto rozważyć 6 mm² lub 10 mm².

Przewody powinny być miedziane, dedykowane do zastosowań solarnych (np. oznaczone jako „PV1-F”), odporne na promieniowanie UV, wilgoć oraz duże wahania temperatury. Pozwala to ograniczyć starzenie się izolacji i ryzyko uszkodzeń mechanicznych w trudnych warunkach zewnętrznych.

Stosuj zawsze profesjonalne złącza MC4 i odpowiednie narzędzia do ich zaciskania. Niewłaściwie wykonane połączenia mogą prowadzić do dodatkowych spadków napięcia, grzania się złącza, a w skrajnych przypadkach nawet do pożaru. Przy instalacji 8 kWp na gruncie jakość okablowania i złączy jest równie ważna jak sam wybór falownika.

Praktyczne porady oraz najczęstsze błędy w instalacjach gruntowych 8 kWp

Przy projektowaniu fotowoltaiki na gruncie 8 kWp z długimi przewodami DC warto zwrócić uwagę na kilka praktycznych aspektów. Uniknięcie typowych błędów już na etapie projektu sprawi, że system będzie działał stabilnie, a jego serwisowanie będzie łatwiejsze.

Na czym nie warto oszczędzać?

Najczęstszym miejscem, gdzie inwestorzy próbują ciąć koszty, są kable DC i złącza. Niestety, to oszczędność pozorna. Tańsze, cieńsze przewody o zbyt małym przekroju powodują większe straty energii, grzanie się kabli i potencjalne problemy z uzyskaniem wymaganych napięć na wejściu falownika.

Innym miejscem, gdzie nie należy szukać oszczędności, jest zabezpieczenie przeciwprzepięciowe i uziemienie konstrukcji gruntowej. To elementy odpowiedzialne za bezpieczeństwo całej instalacji i budynku, dlatego muszą być wykonane zgodnie z obowiązującymi normami i dobrymi praktykami instalatorskimi.

Warto również inwestować w falownik z dobrym systemem monitoringu, który pozwoli na bieżąco śledzić pracę instalacji. Dzięki temu łatwiej zauważysz spadek wydajności jednego stringu, wzrost strat lub inne nieprawidłowości wynikające np. z uszkodzenia kabla czy złącza MC4.

Częste błędy przy długich przewodach DC

W instalacjach fotowoltaicznych na gruncie 8 kWp przy długich przewodach DC powtarza się kilka typowych błędów technicznych, których warto świadomie unikać:

• Zbyt długa pętla DC prowadząca do dużego spadku napięcia lub przekroczenia napięcia wejściowego falownika. Błąd dotyczy zarówno długości stringów, jak i złego doboru przekroju przewodów. Gdy napięcia są na granicy specyfikacji, warto rozważyć falownik z większą liczbą MPPT lub podział instalacji na krótsze stringi.
• Niewystarczający przekrój przewodów, co powoduje ponadnormatywne straty napięcia, grzanie się kabli oraz ryzyko obniżonej wydajności falownika. Przekrój kabli zawsze należy dobierać do długości trasy, prądu i dopuszczalnego spadku napięcia.
• Niewłaściwe zaciskanie konektorów MC4, skutkujące słabym stykiem, nieszczelnością i możliwością przedostawania się wilgoci. Takie miejsca są narażone na korozję, przegrzewanie oraz zwiększone ryzyko pożaru.

Aby uniknąć tych problemów, warto skorzystać z usług doświadczonego instalatora, który prawidłowo dobierze falownik, okablowanie i zabezpieczenia do warunków konkretnej instalacji gruntowej. Nawet jeśli część obliczeń wykonujesz samodzielnie, profesjonalna weryfikacja projektu może uchronić Cię przed kosztownymi poprawkami.

Polskie realia – na co jeszcze zwrócić uwagę przy instalacji 8 kWp na gruncie?

Na rynku dostępna jest szeroka oferta falowników od renomowanych producentów, takich jak Huawei, Fronius, SMA czy SofarSolar. Wybierając konkretne urządzenie, zwróć uwagę nie tylko na parametry techniczne, ale również na dostępność serwisu, warunki gwarancji i wsparcie techniczne na terenie Polski.

Każda instalacja fotowoltaiczna, także gruntowa 8 kWp, musi spełniać obowiązujące przepisy i normy dotyczące instalacji elektrycznych. Niezbędne jest zgłoszenie systemu do operatora sieci energetycznej, odpowiednie zabezpieczenia AC i DC, uziemienie konstrukcji oraz zastosowanie środków ochrony przeciwprzepięciowej.

Projektując instalację, pamiętaj o polskich warunkach klimatycznych. Zimy mogą przynosić temperatury poniżej -10°C, co podnosi napięcie Voc paneli, natomiast latem moduły mogą nagrzewać się nawet do ok. 70°C, co obniża napięcie Vmp. Te skrajne wartości muszą być uwzględnione przy doborze liczby modułów w stringach i parametrów falownika.

Odpowiedni dobór falownika do fotowoltaiki na gruncie 8 kWp przy długich przewodach DC wymaga więc połączenia wiedzy o elektronice mocy, okablowaniu i lokalnych warunkach klimatycznych. Kluczem do sukcesu jest właściwe zestawienie zakresów napięcia MPPT, precyzyjne zaprojektowanie stringów oraz dobranie przewodów o odpowiednim przekroju. Dzięki temu Twoja inwestycja w odnawialne źródła energii będzie wydajna, bezpieczna i trwała, a Ty zbudujesz solidne fundamenty swojej niezależności energetycznej.
