Jak dobrać falownik hybrydowy do instalacji on-grid bez wymiany paneli

Jak dobrać falownik hybrydowy do istniejącej instalacji on-grid bez wymiany paneli?

Czy masz już fotowoltaikę on-grid i zastanawiasz się, jak dobrać falownik hybrydowy do istniejącej instalacji on-grid bez wymiany paneli, aby zwiększyć swoją autokonsumpcję i niezależność energetyczną? To pytanie zadaje sobie coraz więcej właścicieli domowych elektrowni słonecznych, szczególnie w kontekście rosnącej świadomości na temat magazynowania energii. Dodatkową zachętą jest program „Mój Prąd”, który wspiera takie rozwiązania finansowo.

Jeśli chcesz uniezależnić się od rosnących cen prądu i poczuć się pewniej, mając backup na wypadek awarii sieci, falownik hybrydowy jest jednym z najważniejszych elementów, które powinieneś rozważyć. W tym artykule przeprowadzimy Cię przez proces jego doboru tak, abyś mógł maksymalnie wykorzystać potencjał obecnej instalacji PV – bez inwestowania w nowe panele fotowoltaiczne na dachu.

Zobaczysz, jakie są główne scenariusze techniczne (AC-coupled i DC-coupled), na co zwrócić uwagę przy dopasowaniu parametrów oraz jakie praktyczne pułapki czyhają na prosumentów. Wszystko po to, aby Twoja decyzja była świadoma, a system działał stabilnie i bezpiecznie przez lata.

Co oznacza dobór falownika hybrydowego „bez wymiany paneli”?

Określenie „bez wymiany paneli” jest kluczowe, bo dotyczy najbardziej kosztownego i kłopotliwego elementu instalacji – montażu na dachu. W tym podejściu zakładamy, że nie będziesz demontować, przenosić ani wymieniać modułów PV, a także nie będziesz musiał wprowadzać istotnych zmian w konstrukcji nośnej.

Może się jednak okazać konieczna drobna korekta sposobu podłączenia przewodów DC od paneli do falownika. W praktyce oznacza to np. przepięcie stringów na inne wejścia lub lekkie przeprojektowanie połączeń w szafce DC. Sama fizyczna konfiguracja paneli na dachu pozostaje jednak nietknięta, co znacząco ogranicza koszty i czas modernizacji.

Warto mieć świadomość, że dobór falownika hybrydowego w takim scenariuszu musi w pełni uwzględniać istniejące parametry modułów i stringów. Chodzi przede wszystkim o zakresy napięć, prądów oraz liczbę łańcuchów, które już masz ułożone. Dzięki temu unikniesz sytuacji, w której nowy falownik nie będzie w stanie optymalnie pracować z Twoimi panelami.

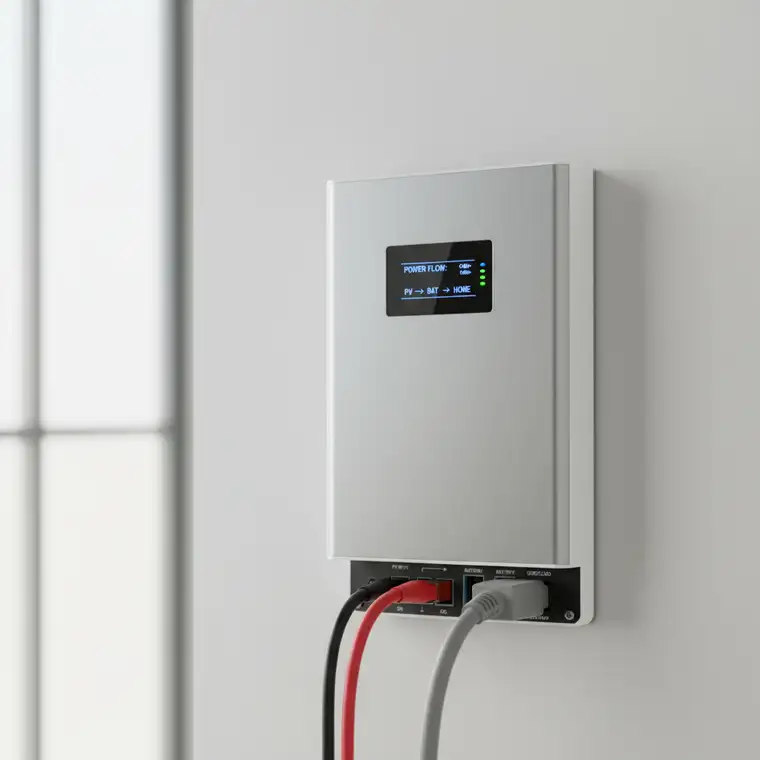

Falownik hybrydowy to urządzenie, które łączy funkcje tradycyjnego falownika on-grid z możliwością współpracy z magazynem energii. Pozwala on nie tylko zamieniać prąd stały (DC) z paneli na prąd zmienny (AC), ale także decydować, kiedy energia ma iść do domu, kiedy do sieci, a kiedy do akumulatorów. To właśnie ta elastyczność sprawia, że stał się tak pożądanym elementem nowoczesnych instalacji.

Dodając falownik hybrydowy do istniejącej fotowoltaiki, zyskujesz możliwość znacznie lepszego zarządzania energią. Szczególnie ważne jest to w systemie net-billing, gdzie nadwyżki energii są rozliczane po cenach rynkowych, często mniej korzystnych niż cena zakupu. Magazynując energię u siebie, możesz zużywać ją w godzinach droższej taryfy, co bezpośrednio przekłada się na oszczędności.

Dlaczego falownik hybrydowy to opłacalna modernizacja?

Zanim przejdziemy do technicznych szczegółów, warto podkreślić, dlaczego falownik hybrydowy jest tak atrakcyjną opcją dla prosumentów. W tradycyjnej instalacji on-grid nadwyżki energii są oddawane do sieci i rozliczane zgodnie z obowiązującym systemem – obecnie net-billingiem. Sprzedajesz energię po określonej cenie, a kupujesz ją po cenie rynkowej, często wyższej.

Falownik hybrydowy zmienia zasady gry, ponieważ:

1. Zwiększa autokonsumpcję energii z fotowoltaiki.
   Zamiast oddawać nadwyżki do sieci, magazynujesz je w akumulatorach. Następnie wykorzystujesz tę energię wieczorem lub w nocy, kiedy produkcja z PV spada do zera, a zapotrzebowanie w domu nadal jest wysokie.

2. Zwiększa niezależność od sieci energetycznej.
   Dzięki magazynowi energii jesteś mniej uzależniony od operatora i jego cenników. Możesz świadomie sterować, kiedy korzystasz z własnej energii, a kiedy z sieci, optymalizując koszty w skali roku.

3. Zapewnia funkcję zasilania awaryjnego (backup / EPS).
   Wiele falowników hybrydowych ma funkcję EPS (Emergency Power Supply), która umożliwia zasilanie wybranych obwodów w domu w razie awarii sieci. Lodówka, oświetlenie, sterowanie piecem czy router mogą działać dalej, mimo braku napięcia na przyłączu.

W kontekście zmieniających się przepisów, rosnących cen energii i większej liczby przerw w dostawie prądu, inwestycja w falownik hybrydowy staje się nie tylko kwestią wygody, ale też bezpieczeństwa energetycznego. Oczywiście, kluczowe jest dobranie urządzenia tak, aby współpracowało z Twoją obecną instalacją PV bez konieczności wymiany paneli.

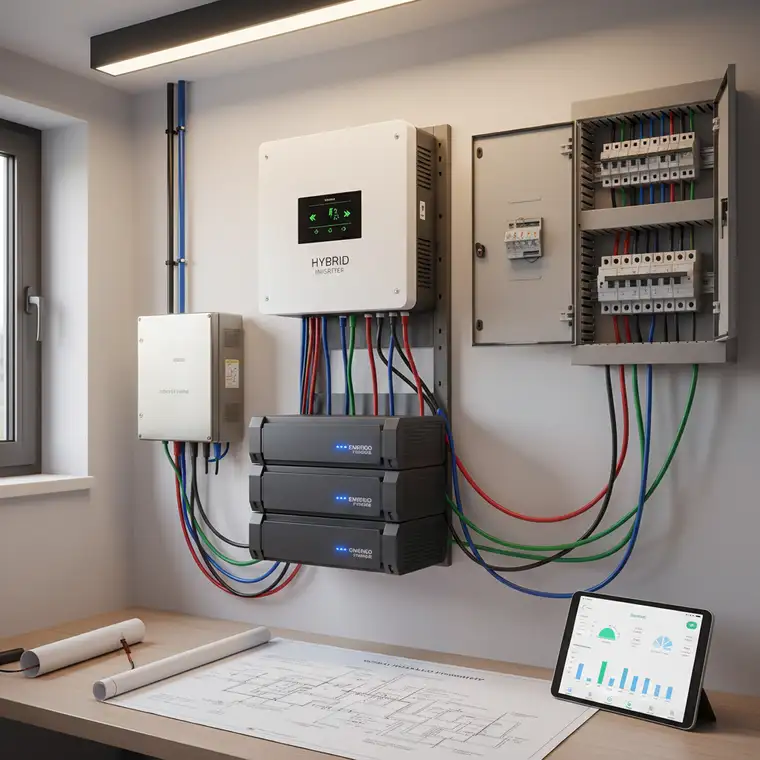

Dwa główne scenariusze integracji falownika hybrydowego

Istnieją dwa podstawowe podejścia do dodania falownika hybrydowego do istniejącej fotowoltaiki on-grid. Wybór między nimi zależy od stanu obecnej instalacji, Twojego budżetu oraz oczekiwanej funkcjonalności systemu.

Scenariusz 1: AC-coupled – dodanie drugiego falownika

W wariancie AC-coupled (sprzężenie po stronie AC) Twój obecny falownik on-grid pozostaje na swoim miejscu i nadal przetwarza prąd stały z paneli na prąd zmienny do domu i sieci. Równolegle instalowany jest nowy falownik hybrydowy, podłączony do sieci po stronie AC, zazwyczaj za licznikiem energii.

W takim układzie falownik hybrydowy nie jest bezpośrednio połączony z panelami. Zamiast tego:

• pobiera nadwyżki energii z sieci domowej AC (czyli m.in. z produkcji istniejącej PV),
• przekształca je na DC i ładuje magazyn energii,
• w razie potrzeby oddaje zmagazynowaną energię z powrotem do instalacji domowej w postaci AC.

Zalety scenariusza AC-coupled:

• Minimalna ingerencja w istniejącą instalację PV.
  Nie musisz ruszać dotychczasowego falownika ani zmieniać połączeń DC z paneli. To szczególnie wygodne, gdy falownik działa poprawnie i jest jeszcze na gwarancji.

• Zachowanie gwarancji na obecny falownik on-grid.
  Ponieważ nie ingerujesz w jego pracę, warunki gwarancyjne najczęściej pozostają bez zmian, co zmniejsza ryzyko dla inwestora.

• Prostsza i szybsza instalacja modernizacyjna.
  Prace prowadzone są głównie po stronie AC, co ułatwia montaż i skraca czas wyłączenia systemu.

Wady scenariusza AC-coupled:

• Wyższy koszt inwestycji związany z dwoma falownikami.
  W układzie pracują dwa urządzenia, co oznacza większy koszt początkowy i ewentualnie wyższe koszty serwisowe w przyszłości.

• Dwa cykle konwersji energii i dodatkowe straty.
  Energia z paneli najpierw jest przekształcana z DC na AC przez stary falownik, a później z AC na DC (ładowanie baterii) i ponownie na AC przez falownik hybrydowy. Powoduje to niewielkie, ale realne straty energii.

Scenariusz 2: DC-coupled – wymiana obecnego falownika na hybrydowy

W wariancie DC-coupled (sprzężenie po stronie DC) decydujesz się na całkowitą wymianę obecnego falownika on-grid na nowy falownik hybrydowy. To podejście jest bardziej kompleksowe, ale najczęściej efektywniejsze energetycznie i wygodniejsze w zarządzaniu.

W tym rozwiązaniu:

• panele PV są podłączone bezpośrednio do wejść DC falownika hybrydowego,
• falownik zarządza zarówno konwersją DC/AC, jak i ładowaniem oraz rozładowywaniem magazynu energii,
• system jest zintegrowany i zwykle lepiej zoptymalizowany pod kątem autokonsumpcji i sprawności.

Zalety scenariusza DC-coupled:

• Wyższa efektywność całego systemu.
  Mamy tylko jeden główny cykl konwersji DC/AC, a w przypadku magazynowania energii część procesów może odbywać się po stronie DC, co ogranicza straty.

• Jeden, przejrzysty system monitoringu i zarządzania.
  Wszystkie dane o produkcji, zużyciu i magazynowaniu energii są dostępne w jednej aplikacji lub platformie webowej, co ułatwia optymalizację.

• Rozwiązanie bardziej przyszłościowe.
  Łatwiej rozbudować taką instalację o dodatkowe panele lub większy magazyn energii, korzystając z funkcji oferowanych przez nowoczesne falowniki hybrydowe.

Wady scenariusza DC-coupled:

• Konieczność demontażu starego falownika i montażu nowego.
  To oznacza więcej prac instalacyjnych i ewentualne przestoje w działaniu systemu w trakcie wymiany.

• Krytyczne znaczenie kompatybilności z istniejącymi panelami.
  Nowy falownik hybrydowy musi być idealnie dobrany do parametrów Twojej aktualnej instalacji PV. To największe wyzwanie, jeśli chcesz uniknąć wymiany paneli lub ich przeprojektowania.

Kluczowe parametry doboru falownika hybrydowego

Niezależnie od tego, czy wybierzesz wariant AC-coupled, czy DC-coupled, musisz zwrócić uwagę na kilka fundamentalnych parametrów. To od nich zależy, czy falownik hybrydowy będzie współpracował z Twoją instalacją fotowoltaiczną bez problemów.

Moc instalacji PV i moc falownika

Pierwszym krokiem jest analiza mocy Twojej instalacji PV po stronie DC oraz mocy znamionowej obecnego falownika po stronie AC. Jeśli masz instalację np. 5 kWp, falownik hybrydowy w scenariuszu DC-coupled musi być w stanie obsłużyć taką moc wejściową (DC) lub jej rozsądne przewymiarowanie.

• Zbyt słaby falownik będzie „dławił” produkcję w słoneczne dni, ograniczając moc wyjściową i zmniejszając uzyski energii.
• Zbyt mocny falownik będzie niepotrzebnie drogi, a jego potencjał pozostanie niewykorzystany.

Warto pamiętać, że moc wyjściowa falownika po stronie AC często jest ograniczona do mocy przyłączeniowej Twojego domu. Dobór mocy falownika powinien więc brać pod uwagę zarówno parametry paneli, jak i warunki przyłączeniowe określone przez operatora sieci.

Liczba i zakres napięć MPPT

Jednym z najważniejszych parametrów technicznych jest liczba oraz zakres napięć wejść MPPT (Maximum Power Point Tracking). Jeśli wymieniasz falownik (scenariusz DC-coupled), musisz dokładnie wiedzieć:

• ile stringów paneli masz obecnie,
• jak liczne są to łańcuchy (np. 2 stringi po 10 modułów),
• jakie są parametry elektryczne tych stringów (Vmp, Voc, Imp, Isc).

Nowy falownik hybrydowy musi:

• mieć odpowiednią liczbę niezależnych wejść MPPT, aby obsłużyć aktualną konfigurację stringów bez konieczności ich przebudowy,
• oferować zakres napięć MPPT, w którym mieści się napięcie robocze stringów (Vmp) oraz maksymalne napięcie obwodu otwartego (Voc), także w niskich temperaturach.

Jeśli napięcie Twoich łańcuchów jest zbyt niskie lub zbyt wysokie względem zakresu pracy MPPT, falownik hybrydowy nie będzie pracował efektywnie, a w skrajnym przypadku może w ogóle się nie załączyć. Dlatego tak istotne jest, aby przed wyborem urządzenia zebrać dane z kart katalogowych paneli.

Kompatybilność z magazynem energii

Wybierając falownik hybrydowy, myślisz jednocześnie o magazynie energii. Poszczególne modele współpracują z różnymi typami akumulatorów, dlatego konieczne jest sprawdzenie:

• z jakim typem baterii (np. litowo-jonowe, LiFePO4) dany falownik może pracować,
• jaki jest zakres napięć baterii, które falownik obsługuje,
• jaka jest maksymalna i minimalna pojemność magazynu, którą można podłączyć.

Wielu producentów oferuje kompletne zestawy: falownik hybrydowy + dedykowany magazyn energii. Takie rozwiązanie znacząco ułatwia dobór i zwykle gwarantuje pełną kompatybilność oraz spójne zarządzanie systemem. Przy planowaniu pojemności magazynu energii warto uwzględnić zarówno swoje zużycie, jak i realne uzyski z instalacji, tak aby akumulatory nie były przez większość czasu niedoładowane lub przeładowywane.

Funkcja zasilania awaryjnego (Backup / EPS)

Jeżeli zależy Ci na tym, aby instalacja pełniła rolę zabezpieczenia na wypadek awarii sieci, koniecznie sprawdź, czy dany falownik hybrydowy oferuje funkcję EPS (Emergency Power Supply). Istotne są tu następujące kwestie:

• jaka jest moc wyjściowa w trybie awaryjnym – czy wystarczy do zasilenia najważniejszych urządzeń w domu,
• czy falownik umożliwia zasilanie całego budynku, czy tylko wydzielonych obwodów (np. osobna rozdzielnia z wybranymi gniazdami i oświetleniem),
• jak szybko następuje przełączenie w tryb awaryjny przy zaniku napięcia w sieci.

Dobrze zaprojektowany system z funkcją EPS pozwala zapewnić ciągłość zasilania kluczowych odbiorników bez konieczności stosowania dodatkowych agregatów prądotwórczych.

Monitoring i inteligentne zarządzanie energią

Nowoczesne falowniki hybrydowe oferują rozbudowane możliwości monitoringu oraz zdalnego zarządzania energią. Zazwyczaj odbywa się to poprzez aplikację mobilną lub platformę webową, w której możesz:

• śledzić bieżącą produkcję z paneli,
• monitorować zużycie energii w domu,
• kontrolować stan naładowania magazynu energii,
• ustawiać priorytety przepływu energii (np. najpierw zasilanie domu, potem ładowanie baterii, a na końcu oddawanie do sieci).

Dzięki takim funkcjom łatwiej optymalizować autokonsumpcję i dopasować pracę systemu do swoich nawyków oraz do zmiennych cen energii w taryfach dynamicznych. To istotny element, jeśli chcesz maksymalnie wykorzystać potencjał instalacji PV i magazynu energii.

Praktyczne porady i typowe pułapki

Przed podjęciem decyzji o doborze falownika hybrydowego do istniejącej instalacji PV warto przygotować się merytorycznie i zebrać wszystkie potrzebne dane. Ułatwi to rozmowę z instalatorem i pozwoli uniknąć kosztownych błędów.

Jak się przygotować do doboru falownika hybrydowego?

Na początek zbierz dokumentację swojej obecnej instalacji. Najważniejsze informacje to:

• karty katalogowe paneli fotowoltaicznych (parametry: Vmp, Voc, Imp, Isc),
• dane techniczne obecnego falownika on-grid,
• schemat lub opis konfiguracji stringów (liczba paneli w łańcuchach, liczba MPPT),
• moc przyłączeniowa budynku i warunki przyłączeniowe od operatora sieci.

Posiadając te informacje, możesz samodzielnie wstępnie porównać parametry falownika hybrydowego z tym, co masz zainstalowane. Jeszcze ważniejsze jest jednak to, że z takim kompletem danych możesz udać się do doświadczonego instalatora, który dokładnie przeanalizuje możliwości modernizacji.

Dlaczego warto skonsultować się z profesjonalistą?

Dobór falownika hybrydowego do istniejącej instalacji bez wymiany paneli bywa skomplikowany. Nawet jeśli teoretycznie parametry napięciowe i prądowe się zgadzają, dochodzą jeszcze takie aspekty jak:

• wymagania lokalnego operatora sieci,
• odpowiedni dobór zabezpieczeń AC i DC,
• konieczność wykonania nowych rozdzielni lub modernizacji istniejących,
• integracja z obecnym licznikiem energii i systemem rozliczeń prosumenckich.

Skorzystanie z usług profesjonalnego instalatora może oszczędzić Ci wielu problemów i niepotrzebnych kosztów. Sam zakup falownika hybrydowego na platformach sprzedażowych, bez fachowego projektu i montażu, może skończyć się tym, że urządzenie będzie jedynie drogą ozdobą, której nie da się poprawnie włączyć w istniejący system.

Bezpieczeństwo, zabezpieczenia i skalowalność

Dodanie falownika hybrydowego to nie tylko montaż nowego urządzenia, ale również:

• dopasowanie rozdzielni AC/DC do nowych warunków pracy,
• dobór i montaż odpowiednich zabezpieczeń po stronie DC (od strony paneli i baterii) oraz po stronie AC (od strony domu i przyłącza),
• zaprojektowanie odpowiedniego przekroju przewodów i ich zabezpieczenia przed przetężeniem oraz przepięciami.

Warto także przemyśleć skalowalność systemu. Jeśli planujesz w przyszłości rozbudowę instalacji PV lub zwiększenie pojemności magazynu energii, wybierz falownik hybrydowy, który oferuje możliwość łatwej rozbudowy. Niektóre modele pozwalają na równoległe łączenie magazynów lub obsługę dodatkowych stringów PV bez wymiany całego urządzenia.

Na koniec zwróć uwagę na warunki gwarancji oferowane przez producenta falownika hybrydowego. Sprawdź, jak długa jest gwarancja podstawowa, czy można ją rozszerzyć oraz czy sposób montażu i używania urządzenia nie naruszy gwarancji na inne elementy Twojej instalacji. W scenariuszu AC-coupled zazwyczaj nie ma to wpływu na gwarancję starego falownika, ale warto to każdorazowo potwierdzić.

Podsumowanie drogi do większej niezależności energetycznej

Dobór falownika hybrydowego do istniejącej instalacji on-grid bez wymiany paneli to rozsądny krok w kierunku zwiększenia autokonsumpcji, ograniczenia rachunków za prąd i poprawy bezpieczeństwa energetycznego domu. Możesz wybrać prostszy wariant AC-coupled, w którym zachowujesz obecny falownik, albo bardziej kompleksowy scenariusz DC-coupled, oparty na wymianie urządzenia na nowy falownik hybrydowy.

Kluczowe jest, aby:

• dobrze znać parametry swoich paneli i obecnego falownika,
• dopasować moc i zakresy napięć MPPT nowego urządzenia do istniejącej instalacji,
• zadbać o kompatybilność z planowanym magazynem energii,
• zwrócić uwagę na funkcję zasilania awaryjnego oraz możliwości monitoringu.

Chociaż cały proces wymaga pewnej wiedzy technicznej i starannego planowania, korzyści są realne i długoterminowe. Stawiając na sprawdzonych producentów i wsparcie doświadczonego instalatora, zyskujesz pewność, że Twoja modernizacja zakończy się sukcesem, a istniejąca instalacja PV nabierze nowego życia i zapewni Ci wyższy poziom niezależności od rynku energii.
