Jak działa licznik dwukierunkowy fotowoltaika w domu jednorodzinnym

Wprowadzenie do licznika dwukierunkowego w fotowoltaice

Licznik dwukierunkowy w fotowoltaice mierzy zarówno energię pobraną z sieci, jak i oddaną do sieci. Dzięki temu w domu jednorodzinnym dokładnie wiadomo, ile prądu faktycznie zużywasz, a ile wyprodukowała Twoja instalacja PV i wysłała do operatora. Na podstawie tych danych zakład energetyczny rozlicza Cię w systemie net-billing.

Bez licznika dwukierunkowego instalacja PV nie zostanie przyłączona do sieci. To element obowiązkowy w każdej mikroinstalacji on-grid, która współpracuje z siecią publiczną. Dzięki niemu nie płacisz za energię, którą oddałeś do sieci, a jedynie za tę, którą pobierzesz ponad swoją nadwyżkę. Można powiedzieć, że licznik dwukierunkowy zamienia Twój dom w małą elektrownię rozliczaną jak profesjonalny wytwórca.

Jeżeli dodatkowo rozważasz takie rozwiązania jak magazyn energii, to właśnie licznik dwukierunkowy pozwoli zobaczyć, ile naprawdę warto magazynować. W artykule Co to jest magazyn energii w fotowoltaice znajdziesz rozwinięcie tego wątku, a tutaj skupimy się na samym pomiarze i rozliczeniach.

W kolejnych sekcjach zobaczysz, czym licznik dwukierunkowy różni się od tradycyjnego, jak odczytać jego rejestry oraz jak na podstawie wskazań powstaje Twój rachunek za prąd. Poznasz też praktyczne sposoby sprawdzenia, czy wszystko działa prawidłowo, bez potrzeby wzywania elektryka.

Czym różni się licznik dwukierunkowy od tradycyjnego?

Przez lata w polskich domach montowano liczniki jednokierunkowe, które potrafiły tylko zliczać energię pobieraną z sieci. Działały w jedną stronę, jak bramka na autostradzie wpuszczająca tylko na wjazd. Licznik dwukierunkowy to z kolei bramka, która działa w obie strony i dokładnie rejestruje każdy przepływ.

Fotowoltaika zmienia kierunek przepływu prądu w instalacji. Gdy panele produkują więcej niż zużywasz, nadwyżka wędruje do sieci i powinna zostać poprawnie zmierzona. Zwykły licznik tego nie zarejestruje, bo nie ma osobnego kanału pomiarowego dla energii oddawanej. Dwukierunkowy mierzy oba przepływy, oddzielnie dla poboru i oddania, co jest podstawą do prawidłowego rozliczenia net-billingu.

W praktyce licznik dwukierunkowy to urządzenie elektroniczne z osobnymi rejestrami pomiarowymi. W zależności od taryfy w domu jednorodzinnym może mieć od dwóch do kilku stref czasowych. W taryfie G11 najczęściej widzisz rejestry 1.8.0 i 2.8.0, natomiast w taryfach G12/G13 dochodzą kolejne, na przykład 1.8.1, 1.8.2, 2.8.1 i 2.8.2. Umożliwia to rozliczanie prądu w różnych porach dnia po innych stawkach.

Warto pamiętać, że sposób rejestracji energii w liczniku dwukierunkowym współgra z pracą falownika. Jeśli np. stosujesz Falownik z ograniczeniem wypływu do sieci, to wpływasz bezpośrednio na to, ile energii trafi do rejestru 2.8.x, a ile zostanie zużyte na miejscu w budynku.

Jak działa licznik dwukierunkowy w fotowoltaice - praktyczne wyjaśnienie

Fizycznie licznik dwukierunkowy mierzy prąd i napięcie, a na tej podstawie oblicza moc oraz energię w czasie. Równie ważny jest jednak pomiar kierunku przepływu, który odróżnia energię pobieraną z sieci od tej oddawanej z Twojej instalacji fotowoltaicznej. Nowoczesne liczniki rozpoznają, czy energia płynie z sieci do domu, czy z domu do sieci, bez dodatkowych czujników.

Dzieje się to dzięki specjalnym układom pomiarowym wbudowanym w licznik. Analizują one wektorowo parametry prądu i napięcia, dzięki czemu są w stanie rozpoznać „stronę” przepływu. Nie musisz jednak wchodzić w skomplikowaną fizykę - w praktyce wszystko sprowadza się do odczytu kilku prostych rejestrów na wyświetlaczu.

Przykład z codziennego życia: latem w południe panele dają 6 kW, a lodówka, telewizor i komputer biorą 1,5 kW. Pozostałe 4,5 kW płynie do sieci i licznik zapisuje je w rejestrze 2.8.0. Wieczorem panele nie produkują nic, a Ty uruchamiasz piekarnik i płytę indukcyjną, więc dom pobiera z sieci 3 kW. Wtedy energia trafia do rejestru 1.8.0.

To oznacza, że nie musisz znać szczegółowej teorii, żeby zrozumieć, jak działa licznik dwukierunkowy w fotowoltaice. Wystarczy odczytać dwa wskazania - jedno dla poboru i jedno dla oddania. Operator pobiera te dane zdalnie co miesiąc, a w niektórych wariantach net-billingu nawet co godzinę. Dzięki temu na fakturze dokładnie widzisz, ile prądu oddałeś do sieci i ile z niej pobrałeś w danym okresie.

Przy planowaniu instalacji fotowoltaicznej nie zapominaj, że kluczowym elementem, poza samym licznikiem, jest też poprawny montaż urządzeń. Warto wiedzieć, jak prawidłowo zamontować falownik fotowoltaiczny w domu, aby pomiary licznika były spójne z pracą całego systemu.

Co mierzy licznik dwukierunkowy i jakie dane wysyła?

Wskazania licznika dwukierunkowego dają pełną informację o bilansie energetycznym domu jednorodzinnego. Po zdalnym odczycie operator widzi, ile energii pobrałeś z sieci, a ile oddałeś w poszczególnych strefach czasowych. Na tej podstawie wystawia faktury, naliczając sprzedaż i zakup energii według cen z danego okresu.

Podstawowe rejestry mówią więcej, niż mogłoby się wydawać na pierwszy rzut oka. Oznaczenie 1.8.0 to suma energii pobranej, a 2.8.0 to suma energii oddanej. W taryfach wielostrefowych, takich jak G12 czy G13, znajdziesz też 1.8.1, 1.8.2 i odpowiednie 2.8.x, które rozbijają pobór i oddanie na strefy czasowe. Dzięki temu operator dokładnie wie, kiedy energia przepływała i może dopasować stawki.

Dla prosumenta najważniejsze jest to, że cena rozliczenia nadwyżki zależy od tego, kiedy trafiła do sieci. Inaczej wycenia się energię przesłaną w środku słonecznego dnia, a inaczej wieczorem czy w nocy. W tym kontekście liczy się nie tylko produkcja, ale też to, jak skutecznie zarządzasz swoim zużyciem w ciągu doby.

Zastanawiasz się, skąd operator zna Twoje zużycie, skoro nikt nie przychodzi już z notesem i ołówkiem? Współczesne liczniki to urządzenia zdalnego odczytu, które komunikują się z operatorem przez sieć radiową. Dzięki temu nie musisz samodzielnie podawać stanów, a rachunki są dużo dokładniejsze i rozliczane niemal w czasie rzeczywistym.

Jak wygląda rozliczenie energii w domu jednorodzinnym?

Od 2022 roku w Polsce obowiązuje net-billing, czyli system, w którym energię oddaną do sieci sprzedajesz, a energię pobraną kupujesz po cenach rynkowych. Licznik dwukierunkowy dostarcza wszystkich danych potrzebnych do tego rozliczenia. Bez jego wskazań operator nie byłby w stanie określić, ile nadwyżek wyprodukowała Twoja instalacja PV.

Schemat rozliczenia można przedstawić na prostym przykładzie. Jeśli w maju oddałeś do sieci 800 kWh, a zużyłeś 600 kWh, to w tym miesiącu pozostajesz „na plusie”. Nadwyżka trafia na Twoje konto prosumenta, które działa jak wirtualny portfel rozliczeniowy. Gdy w grudniu oddasz już tylko 100 kWh, a zużyjesz 700 kWh, brakujące 600 kWh pokrywasz z wcześniejszej nadwyżki lub dopłacasz różnicę.

W net-billingu ceny energii nie są stałe. Na fakturze widzisz więc realną wartość sprzedaży i zakupu, a nie tylko suche kilowatogodziny. W uproszczeniu Twój dom jednorodzinny rozlicza się jak mini elektrownia, sprzedająca prąd po cenie rynkowej zmieniającej się nawet w ciągu doby. To zachęca do planowania zużycia w taki sposób, aby jak najwięcej autokonsumpcji przypadało na godziny produkcji PV.

Dlatego opłaca się przesuwać działanie urządzeń na godziny, gdy panele pracują pełną mocą. Pralka, zmywarka czy bojler uruchamiane w dzień mogą dać większe oszczędności niż niejedna specjalna taryfa. Podobnie wygląda to, gdy łączysz PV z systemem grzewczym - w kontekście wyboru między rozwiązaniami, takimi jak Fotowoltaika vs Pompa Ciepła w Domu 120, licznik dwukierunkowy pokazuje, jak taki duet realnie wpływa na rachunki.

Ile kosztuje wymiana licznika na dwukierunkowy i kto za nią płaci?

Przy zakładaniu fotowoltaiki wymiana licznika na dwukierunkowy jest bezpłatna. Koszt bierze na siebie operator systemu dystrybucyjnego, czyli firma prowadząca sieć w Twoim regionie. W Polsce to najczęściej Enea, PGE, Tauron, Energa albo E.ON. Po złożeniu wniosku o przyłączenie mikroinstalacji operator umawia wizytę montera, który instaluje odpowiedni licznik.

Ważne jest to, że licznik nie jest Twoją własnością - należy do operatora. Oznacza to, że nie kupujesz go na wolnym rynku i nie płacisz za standardowy montaż związany z przyłączeniem PV. W razie awarii zgłaszasz sprawę do rejonu energetycznego, a naprawą lub wymianą zajmuje się dystrybutor energii.

Jeśli jednak zechcesz wymienić licznik z innych powodów, na przykład na model ze zdalnym odczytem w sytuacji, gdy operator nie planuje jeszcze takiej modernizacji, może zostać naliczona opłata. Zwykle waha się ona w przedziale 200-500 zł, w zależności od operatora i rodzaju licznika. Przy fotowoltaice taki koszt Cię jednak nie dotyczy, bo wymiana jest elementem procesu przyłączeniowego.

Warto też mieć z tyłu głowy, że wraz z rozwojem technologii coraz częściej pojawiają się rozwiązania łączące fotowoltaikę, magazyny energii i pompy ciepła. W takich systemach licznik dwukierunkowy nadal pozostaje centrum rozliczeń, a jego wskazania pomagają np. optymalnie dobrać pojemność bufora do pompy ciepła, aby jak najlepiej wykorzystać tani prąd z PV.

Jak sprawdzić, czy licznik dwukierunkowy działa poprawnie?

Nie musisz być elektrykiem, żeby wychwycić najbardziej oczywiste usterki licznika dwukierunkowego. Wystarczy, że w słoneczny dzień poobserwujesz jego wskazania. Jeśli rejestr 2.8.0 rośnie, gdy instalacja pracuje i produkuje nadwyżki, oznacza to, że licznik prawidłowo rejestruje oddawanie energii do sieci.

Jeżeli w tym samym czasie zauważysz także wyraźny wzrost rejestru 1.8.0, może to świadczyć o nieprawidłowym podłączeniu instalacji lub konfiguracji falownika. W takim przypadku warto odnotować wskazania licznika i dane z falownika, a następnie skontaktować się z instalatorem lub operatorem sieci w celu wyjaśnienia sytuacji.

Prosty sposób na weryfikację poprawności pracy licznika to porównanie przyrostu 2.8.0 z danymi z inwertera. Falownik pokazuje, ile energii oddał do sieci. Niewielkie różnice są normalne, ponieważ pomiar odbywa się w innych punktach instalacji, ale duża rozbieżność jest sygnałem ostrzegawczym. Wtedy najlepiej zgłosić sprawę operatorowi, który zweryfikuje ustawienia i sprawność układu pomiarowego.

Możesz też wyłączyć główne zabezpieczenie w domu i sprawdzić, czy licznik pokazuje zerowy przepływ energii. Zachowaj ostrożność, szczególnie jeśli Twój falownik ma tryb pracy wyspowej. W standardowych systemach on-grid wyłączenie głównego zabezpieczenia odcina inwerter od sieci, więc licznik powinien „stać w miejscu”. Skoro już wiesz, jak działa licznik dwukierunkowy w instalacji fotowoltaicznej, możesz samodzielnie ocenić, czy jego wskazania są logiczne i spójne z pracą systemu.

Najczęstsze pytania o licznik dwukierunkowy w fotowoltaice

Czy licznik dwukierunkowy jest obowiązkowy przy fotowoltaice?

Tak, w każdej instalacji on-grid, która oddaje nadwyżki do sieci, licznik dwukierunkowy jest wymagany. Operator montuje go w ramach przyłączenia mikroinstalacji i bez tego elementu nie ma możliwości poprawnego rozliczenia energii. W takiej sytuacji nowa instalacja nie zostanie formalnie uruchomiona.

Wyjątkiem są systemy wyspowe (off-grid), które w ogóle nie są podłączone do sieci publicznej. W takim rozwiązaniu nie korzystasz z usług operatora, więc licznik dwukierunkowy nie jest potrzebny. Trzeba jednak wtedy zapewnić sobie magazyn energii i odpowiednio wysoką autokonsumpcję, bo cała produkcja musi być zbilansowana w obrębie instalacji.

Ile kosztuje wymiana licznika na dwukierunkowy?

Przy montażu fotowoltaiki nie ponosisz kosztów wymiany licznika na dwukierunkowy. Operator systemu dystrybucyjnego wymienia licznik bezpłatnie, ponieważ to on odpowiada za cały układ pomiarowy. Dla Ciebie jest to po prostu jeden z kroków formalnych przy uruchamianiu mikroinstalacji.

Jeśli chcesz wymienić licznik z innych przyczyn, na przykład ze względów technicznych lub estetycznych, opłata zależy od konkretnego operatora oraz taryfy. Zwykle wynosi 200-500 zł. Pamiętaj, że licznik pozostaje własnością dystrybutora energii, dlatego nie dokonuj zakupu samodzielnie i nie próbuj montować urządzenia na własną rękę.

Jak odczytać licznik dwukierunkowy?

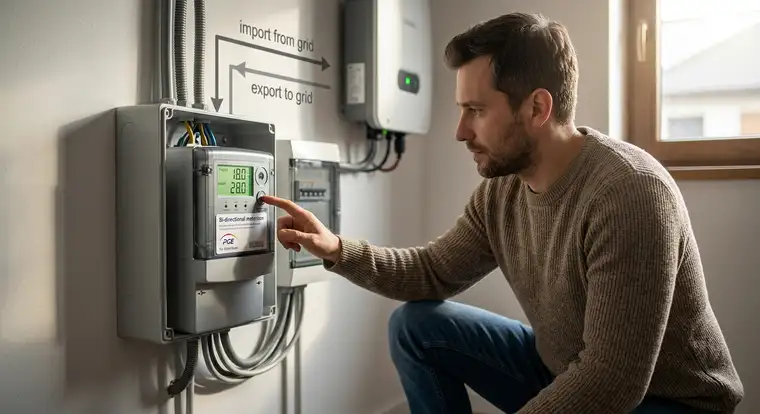

Aby odczytać licznik dwukierunkowy, użyj przycisku na obudowie do przewijania kolejnych ekranów. Szukaj oznaczeń 1.8.0 i 2.8.0 - pierwsze pokazuje energię pobraną z sieci, drugie energię oddaną. W taryfach wielostrefowych mogą pojawić się dodatkowe indeksy, takie jak 1.8.1 i 2.8.1, które rozbijają dane na strefy dzienne i nocne.

Coraz częściej możesz też sprawdzić dane w aplikacji operatora, jeśli Twój licznik jest tzw. smart meterem. Wtedy odczyty są pobierane automatycznie, a Ty masz podgląd na bieżąco, ile energii kupiłeś, a ile sprzedałeś, bez wychodzenia do skrzynki licznikowej.

Czy licznik dwukierunkowy taryfuje energię?

Licznik dwukierunkowy sam w sobie nie ustawia taryfy ani cen. Jego zadanie polega wyłącznie na precyzyjnym rejestrowaniu energii w strefach czasowych zaprogramowanych wcześniej przez operatora. Dzięki temu wiadomo, kiedy dokładnie energia została pobrana lub oddana.

Strefy czasowe widać w rejestrach - przykładowo 1.8.1 może odpowiadać za strefę dzienną, a 1.8.2 za nocną. Operator wykorzystuje te informacje do naliczenia należności zgodnie z Twoją taryfą i aktualnymi cenami energii. Sam licznik jest więc elementem pomiarowym, a nie „kalkulatorem” stawek.

Co oznacza wskazanie 1.8.0 i 2.8.0 na liczniku?

Rejestr 1.8.0 to całkowita energia pobrana z sieci, wyrażona w kilowatogodzinach. Rejestr 2.8.0 pokazuje natomiast całkowitą energię oddaną do sieci. Razem te dwie wartości prezentują bilans wymiany energii z operatorem w całym okresie pracy licznika.

Jeśli odczytasz aktualne wartości i od 2.8.0 odejmiesz 1.8.0, zobaczysz, czy Twoja instalacja wyprodukowała więcej energii, niż łącznie zużyłeś z sieci. W praktyce to właśnie rejestry z grupy 1.8.x i 2.8.x są podstawą do rozliczeń na fakturze i ustalania wartości środków na Twoim koncie prosumenckim.

Czy mogę założyć fotowoltaikę bez licznika dwukierunkowego?

Nie, jeśli instalacja ma pracować równolegle z siecią elektroenergetyczną, czyli w standardowym systemie on-grid. Operator nie wyrazi zgody na przyłączenie takiej mikroinstalacji bez licznika dwukierunkowego, ponieważ nie miałby jak rozliczyć nadwyżek ani zweryfikować poprawności przepływów energii.

Jedynym wyjątkiem jest instalacja wyspowa (off-grid), która nie jest w ogóle podłączona do sieci. W takim systemie nie potrzebujesz licznika dwukierunkowego, ale musisz zapewnić sobie magazyn energii oraz odpowiednio wysoki poziom autokonsumpcji. Całe zasilanie domu opiera się wtedy na tym, co produkuje fotowoltaika i ewentualne akumulatory, dlatego wymaga to bardziej zaawansowanego planowania pracy instalacji.
