Jak ustawić krzywą grzewczą pompy ciepła dla grzejników stalowych

Wprowadzenie do ustawiania krzywej grzewczej pompy ciepła

Jak ustawić krzywą grzewczą pompy ciepła w domu z grzejnikami stalowymi, żeby było ciepło, komfortowo i możliwie najtaniej? To jedno z kluczowych pytań właścicieli domów, którzy zdecydowali się na pompę ciepła, ale nadal korzystają z tradycyjnych grzejników. Odpowiednia regulacja ma bezpośredni wpływ na rachunki za prąd i wygodę codziennego życia.

Choć brzmi technicznie, ustawienie krzywej grzewczej wcale nie jest zadaniem „dla inżyniera NASA”. To proces, który da się spokojnie przejść krok po kroku, opierając się na prostych zasadach i obserwacji tego, co dzieje się w domu. Zoptymalizowana krzywa grzewcza to Twoja realna przepustka do oszczędności.

W tym poradniku dowiesz się, jak działa krzywa grzewcza, jakie ma parametry, co wpływa na jej kształt oraz jak ją praktycznie ustawić w domu ogrzewanym grzejnikami stalowymi. Zachowasz komfort cieplny, a pompa ciepła będzie pracować możliwie jak najefektywniej.

Dodatkowo poznasz typowe pułapki i błędy, których warto unikać. Dzięki temu nie będziesz „błądzić po omacku”, tylko świadomie dostosujesz ogrzewanie do swojego budynku i potrzeb domowników.

Czym jest krzywa grzewcza w pompie ciepła?

Krzywa grzewcza to swoisty „mózg” systemu grzewczego. Określa, jakiej temperatury wody grzewczej potrzebuje Twój dom przy danej temperaturze zewnętrznej. Im zimniej za oknem, tym wyższą temperaturę zasilania pompa ciepła ma dostarczyć do instalacji.

Głównym celem krzywej grzewczej jest utrzymanie stałej, przyjemnej temperatury w pomieszczeniach, niezależnie od wahań pogody. Zamiast ręcznie podkręcać i przykręcać ogrzewanie, to algorytm reaguje na zmiany temperatury na zewnątrz i odpowiednio steruje pracą pompy ciepła.

W przypadku domu z grzejnikami stalowymi krzywa grzewcza jest szczególnie istotna. Grzejniki, w odróżnieniu od ogrzewania podłogowego, wymagają wyższej temperatury wody, aby efektywnie oddawać ciepło. Dlatego niewłaściwie ustawiona krzywa może powodować zarówno niedogrzanie, jak i przegrzewanie pomieszczeń.

Dlaczego krzywa grzewcza jest tak ważna przy grzejnikach stalowych?

Ogrzewanie podłogowe działa komfortowo już przy temperaturze wody około 30–35°C. Natomiast typowe grzejniki stalowe często potrzebują wody o temperaturze 45–55°C, a w starszych i słabo ocieplonych budynkach – nawet wyższej. To ogromna różnica z punktu widzenia pracy pompy ciepła.

Każdy dodatkowy stopień Celsjusza, o który podnosisz temperaturę zasilania, oznacza wyższe zużycie energii elektrycznej przez pompę. Im niższa temperatura wody grzewczej, tym lepsza sprawność pompy ciepła i tym niższe rachunki. Dlatego precyzyjne ustawienie krzywej grzewczej jest kluczowe ekonomicznie.

W praktyce chodzi o znalezienie takiego ustawienia, przy którym:

• w domu jest wystarczająco ciepło,
• grzejniki nie są nadmiernie gorące,
• pompa ciepła nie pracuje na niepotrzebnie wysokich parametrach.

Odpowiednio dobrana krzywa pozwala więc połączyć komfort cieplny z oszczędną, stabilną pracą całego systemu.

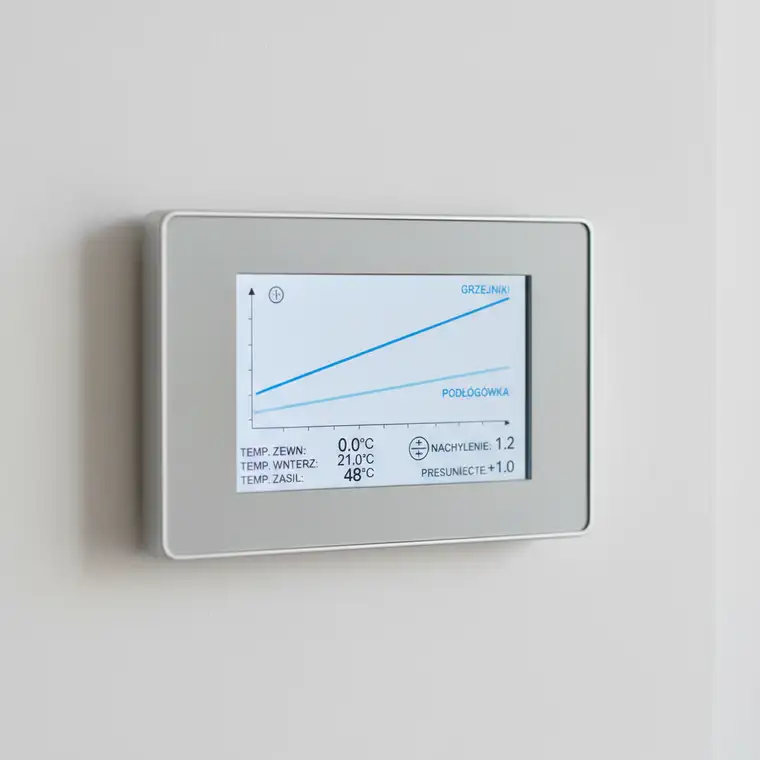

Kluczowe parametry krzywej: nachylenie i przesunięcie

Nachylenie krzywej grzewczej

Pierwszym, najważniejszym parametrem jest nachylenie krzywej grzewczej. Określa ono, jak mocno temperatura wody grzewczej rośnie wraz ze spadkiem temperatury zewnętrznej. Im wyższe nachylenie, tym system bardziej agresywnie reaguje na mróz.

• Wysokie nachylenie – przy spadku temperatury na zewnątrz woda na zasilaniu szybko robi się bardzo ciepła. W słabo ocieplonych domach może to być potrzebne, ale w dobrze izolowanych budynkach skutkuje przegrzewaniem.
• Niskie nachylenie – temperatura wody rośnie wolniej. W efekcie przy mrozach może być za chłodno, jeśli dom ma duże straty ciepła.

Jeśli zauważasz, że przy lekkim ochłodzeniu grzejniki stają się bardzo gorące, a w domu robi się duszno, prawdopodobnie nachylenie krzywej jest ustawione zbyt wysoko.

Przesunięcie równoległe (offset)

Drugim parametrem jest przesunięcie równoległe, zwane też offsetem. To podniesienie lub obniżenie całej krzywej o kilka stopni, bez zmiany jej kąta nachylenia. W praktyce oznacza to zmianę temperatury wody w całym zakresie, niezależnie od pogody.

• Jeśli w domu jest zawsze za zimno, niezależnie od tego, czy na dworze jest lekki plus czy lekki minus, potrzebujesz podnieść krzywą – zwiększyć offset.
• Jeśli w domu jest stale za ciepło, nawet gdy krzywa jest już w miarę dobrze dobrana do mrozów, warto krzywą nieco obniżyć.

Offset służy więc do ogólnego dostrojenia „poziomu ciepła” w budynku, gdy nachylenie jest już wstępnie trafione.

Co wpływa na idealną krzywą grzewczą?

Nie istnieje jedna uniwersalna krzywa grzewcza, nawet dla dwóch pozornie podobnych domów. Na to, jaka krzywa będzie dla Ciebie optymalna, wpływa kilka kluczowych czynników.

Po pierwsze, znaczenie ma izolacja termiczna budynku. Dobrze ocieplone ściany, dach, nowoczesne okna – wszystko to sprawia, że dom traci mniej ciepła. W takim przypadku możesz zastosować niższą temperaturę zasilania i bardziej płaską krzywą. Budynek z kiepską izolacją będzie wymagał wyższych wartości.

Po drugie, ogromne znaczenie ma rodzaj i rozmiar grzejników stalowych. Grzejniki płytowe są z reguły efektywne, ale im są większe (większa powierzchnia), tym niższej temperatury wody potrzebują do osiągnięcia tej samej mocy grzewczej. Zbyt małe grzejniki w niedocieplonym domu wymuszą wyższe ustawienia.

Nie można też pominąć Twoich indywidualnych preferencji cieplnych. Jedna osoba będzie zadowolona przy 20–21°C, inna oczekuje 23–24°C. Krzywa grzewcza musi finalnie odpowiadać temu, w jakiej temperaturze domownicy czują się komfortowo.

Na koniec dochodzi jeszcze lokalizacja budynku. Wietrzne, odsłonięte tereny lub szczególne ukształtowanie otoczenia mogą wpływać na realne zapotrzebowanie na ciepło. To kolejny powód, dla którego ustawienie krzywej zawsze wymaga indywidualnego podejścia.

Jak krok po kroku ustawić krzywą grzewczą w domu z grzejnikami stalowymi?

Krok 1: Wybierz wartości początkowe

Na początek skorzystaj z rekomendacji producenta pompy ciepła. W instrukcji często znajdują się przykładowe krzywe dla instalacji z grzejnikami. Dla wielu systemów rozsądnym punktem startowym jest nachylenie w okolicach 1,0–1,3.

Dobrze ocieplony dom z grzejnikami stalowymi może potrzebować nieco niższego nachylenia, natomiast słabo izolowany budynek – wyższego. W praktyce często przyjmuje się, że:

• przy temperaturze zewnętrznej ok. –10°C woda na zasilaniu grzejników powinna mieć ok. 45–55°C,
• przy temperaturze ok. 0°C woda na zasilaniu może mieć ok. 30–35°C.

To nie są wartości „sztywne”, ale dobry punkt odniesienia do dalszych regulacji.

Krok 2: Obserwuj pracę systemu w praktyce

Regulację najlepiej rozpocząć wtedy, gdy na zewnątrz panuje w miarę stabilna, niska temperatura – w okolicach 0°C lub niższa. Dzięki temu szybko zauważysz, jak pompa ciepła i grzejniki reagują na ustawioną krzywą.

Ważne, aby po wprowadzeniu pierwszych ustawień dać instalacji czas na ustabilizowanie pracy. Dom ma swoją bezwładność cieplną – mury i przegrody potrzebują kilku, a czasem kilkunastu godzin, by zareagować na zmianę temperatury wody grzewczej.

W tym etapie przede wszystkim obserwuj:

• temperaturę w pomieszczeniach,
• odczuwalny komfort cieplny,
• to, czy grzejniki nie są nadmiernie gorące lub ledwo letnie.

Krok 3: Ustaw docelową temperaturę w pomieszczeniach

Upewnij się, że termostat pokojowy (jeśli z niego korzystasz) jest ustawiony na docelową, realnie oczekiwaną temperaturę, np. 21°C. W wielu nowoczesnych instalacjach to właśnie krzywa grzewcza powinna mieć nadrzędne znaczenie, a termostaty nie mogą zbyt agresywnie blokować pracy pompy.

Na czas kalibracji krzywej grzewczej najlepiej pozwolić pompie ciepła pracować w trybie regulacji pogodowej. Termostat nie powinien cały czas odcinać dopływu ciepła, bo utrudni to ocenę, czy krzywa jest dobrze dobrana.

Dopiero gdy krzywa będzie już wstępnie ustawiona, możesz drobnie korygować komfort w poszczególnych pomieszczeniach za pomocą zaworów termostatycznych na grzejnikach.

Krok 4: Regulacja nachylenia krzywej

Najpierw skup się na dopasowaniu nachylenia, bo to ono decyduje o zachowaniu instalacji przy różnych temperaturach zewnętrznych. Zasada regulacji jest następująca:

• Jeśli przy mrozach w domu jest za zimno, a przy wyższych temperaturach na zewnątrz jest w sam raz, nachylenie krzywej jest za małe. Zwiększ nachylenie o 0,1–0,2.
• Jeśli przy mrozach jest dobrze, ale przy wyższych temperaturach na zewnątrz jest za ciepło, nachylenie krzywej jest za duże. Zmniejsz je o 0,1–0,2.

Po każdej takiej zmianie odczekaj minimum 24 godziny, zanim wyciągniesz wnioski. System musi mieć czas, by ustabilizować się na nowych ustawieniach. Zmienianie parametrów co kilka godzin prowadzi tylko do chaosu i utrudnia ocenę efektów.

Dopiero gdy uznasz, że zachowanie instalacji przy różnych temperaturach zewnętrznych jest w miarę poprawne, przejdź do następnego kroku.

Krok 5: Regulacja przesunięcia równoległego

Kiedy nachylenie będzie już trafione, zajmij się przesunięciem równoległym krzywej. Na tym etapie chodzi o to, by w domu nie było ani permanentnie za zimno, ani permanentnie za ciepło, przy ogólnie poprawnym zachowaniu krzywej.

Stosuj prostą zasadę:

• Jeśli po wyregulowaniu nachylenia w domu jest stale zbyt chłodno, podnieś całą krzywą – zwiększ offset o 1–2°C.
• Jeśli w domu jest stale za ciepło, obniż krzywą – zmniejsz offset o 1–2°C.

Znów pamiętaj o tym, by po każdej zmianie odczekać przynajmniej dobę. Tylko wtedy będziesz mógł rzetelnie ocenić, czy przesunięcie o 1–2 stopnie wystarczyło, czy konieczne są kolejne drobne korekty.

Krok 6: Ustawienia zaworów na grzejnikach stalowych

Podczas całego procesu strojenia krzywej grzewczej zawory termostatyczne na grzejnikach powinny być maksymalnie otwarte, najlepiej ustawione na pozycję „5”. Dzięki temu instalacja będzie mogła swobodnie oddawać ciepło, a pompa ciepła będzie pracowała zgodnie z krzywą, bez dodatkowych zakłóceń.

Dopiero po zakończeniu kalibracji możesz:

• przykręcić lekko grzejniki w pomieszczeniach, które są zbyt ciepłe,
• pozostawić szersze otwarcie tam, gdzie zwykle jest trochę chłodniej.

Główna regulacja temperatury w domu powinna jednak nadal odbywać się przez krzywą grzewczą, a nie przez ciągłe „kręcenie” przy poszczególnych grzejnikach.

Krok 7: Wykorzystanie funkcji adaptacyjnych pompy ciepła

Wiele nowoczesnych pomp ciepła ma wbudowaną funkcję adaptacji krzywej grzewczej. Oznacza to, że sterownik analizuje zachowanie budynku i samodzielnie dokonuje drobnych korekt ustawień, aby dopasować pracę do rzeczywistych warunków.

Takie funkcje zwykle działają najlepiej, gdy:

• najpierw ustawisz sensowne parametry bazowe (nachylenie i offset),
• system będzie miał czas, by „nauczyć się” zachowania Twojego domu.

Automatyczna adaptacja nie zwalnia więc z początkowego, ręcznego ustawienia krzywej, ale może pomóc później w jej delikatnym, ciągłym dopasowywaniu.

Praktyczne porady i najczęstsze pułapki

Podczas ustawiania krzywej grzewczej pompy ciepła z grzejnikami stalowymi bardzo ważna jest cierpliwość. To nie jest przełącznik „on/off”. Zmiana parametrów nie da natychmiastowego efektu, bo instalacja i budynek reagują z opóźnieniem. Na efekty nieraz trzeba poczekać kilkanaście godzin.

Staraj się zmieniać tylko jeden parametr na raz – albo nachylenie, albo przesunięcie równoległe. Jeśli zmodyfikujesz obie wartości jednocześnie, trudno będzie później ocenić, co rzeczywiście poprawiło sytuację, a co być może ją pogorszyło.

Nie ignoruj czujnika pogodowego, który jest „oczami” pompy ciepła na zewnątrz. Powinien być zamontowany w miejscu:

• osłoniętym przed bezpośrednim słońcem,
• nienarażonym na silny, lokalny przewiew,
• z dala od okien, drzwi i wylotów wentylacji.

Błędny odczyt temperatury zewnętrznej może całkowicie zaburzyć działanie krzywej grzewczej.

Zwróć także uwagę, by nie przegrzewać domu. Utrzymywanie temperatury na poziomie 23–24°C wyraźnie podnosi zużycie energii. Każdy stopień powyżej 20–21°C to zauważalny wzrost kosztów ogrzewania. Warto więc szukać kompromisu między komfortem a ekonomią.

Na koniec – instrukcja obsługi pompy ciepła jest Twoim podstawowym źródłem informacji o konkretnym modelu, nazwach parametrów i sposobach regulacji. Jeśli mimo kilku prób nadal masz problem z ustawieniem krzywej, dobrym pomysłem jest skorzystanie z pomocy doświadczonego instalatora, który zna dany system.

Podsumowanie: jak osiągnąć złotą krzywą grzewczą?

Optymalne ustawienie krzywej grzewczej pompy ciepła w domu z grzejnikami stalowymi to sztuka balansu między komfortem a ekonomią. Dobrze dobrane nachylenie i przesunięcie równoległe pozwalają:

• utrzymać stałą, przyjemną temperaturę w domu,
• ograniczyć przegrzewanie pomieszczeń,
• zapewnić efektywną, oszczędną pracę pompy ciepła.

Pamiętaj, że jest to proces iteracyjny – wymaga kilku podejść, obserwacji i drobnych korekt. Poświęcony czas szybko zwróci się jednak w postaci niższych rachunków i stabilnego komfortu cieplnego. Gdy znajdziesz swoją „złotą krzywą”, ogrzewanie stanie się praktycznie bezobsługowe, a dom będzie po prostu przyjemnie ciepły.
